Visor Tubular Inoxidable

Visor Tubular Acero Inoxidable Clamp Sanitario Tubería

Cuerpo: en acero inoxidable 304, 316L
Conexión: CLAMP y SOLDAR
Diámetros: 1" a 4"
Aplicación: Farmacéutica, Cervecera, Alimenticia, cosmética e industria química

FILTRO TUBULAR CLAMP

Size A B O
1" 156 50.5 78
1 1/4" 156 50.5 86
1 1/2" 164 50.5 90
2" 166 64 106
2 1/2" 166 91 124
3" 172 106 139
4" 172 119 159

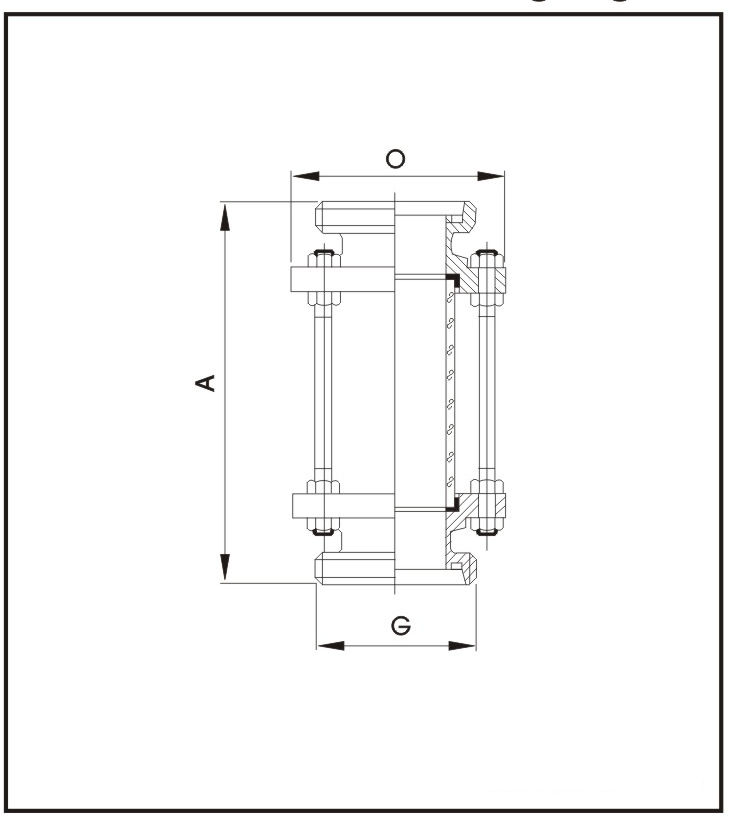

VISOR TUBULAR ROSCADO

Size A DIN SMS O
G G
1" 156 RD52x1/6 RD40x1/6 78
1 1/4" 156 RD58x1/6 RD48x1/6 86
1 1/2" 164 RD65x1/6 RD60x1/6 90
2" 166 RD78x1/6 RD70x1/6 106
2 1/2" 166 RD95x1/6 RD85x1/6 124
3" 172 RD110x1/4 RD98x1/6 139
4" 172 RD130x1/4 RD125x1/6 159

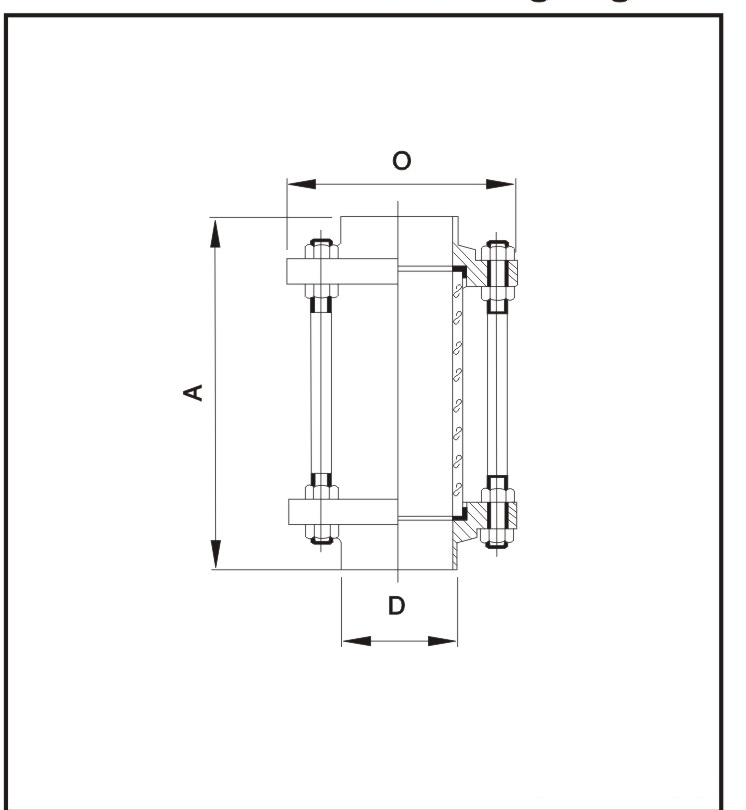

VISOR SOLDAR

Size A DIN 3A/SMS O
D D
1" 140 28 25.4 78
1 1/4" 140 34 32 78
1 1/2" 140 40 38.1 86
2" 142 52 50.8 102
2 1/2" 144 70 63.5 120
3" 148 85 76.2 134
4" 152 104 101.6 154
