Válvula mariposa DIN entre bridas
Cuerpo: Acero inoxidable 304, 316L
Conexión: entre bridas
Disco: Forjado en acero inoxidable
Empaque: EPDM, Silicona, FKM
Diámetros: DIN 25- DIN 150
Norma: DIN
Aplicación: Farmacéutica, Cervecera, Alimenticia, cosmética e industria química.
|

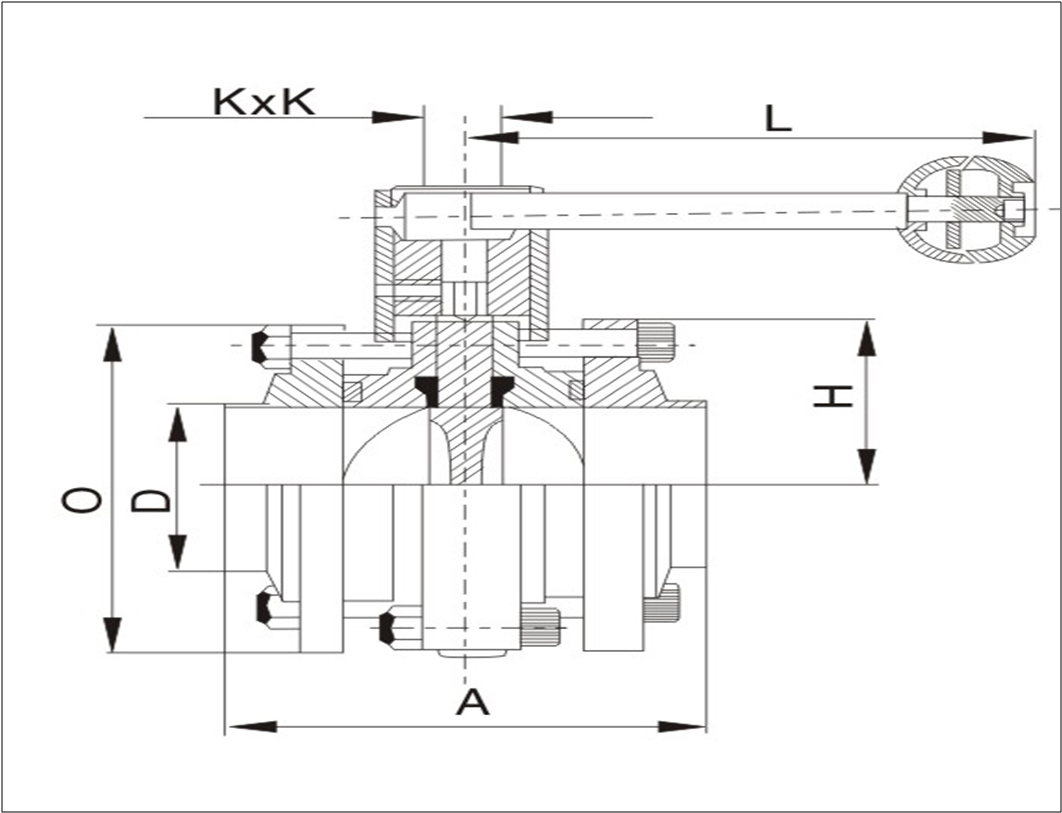

SIZE |
O |
D |
K x K |
A |
H |
L |
|
DIN 15 |
78 |
18 |
10 x 10 |
100 |
39 |
126 |
|
DIN 20 |
78 |
22 |
10 x 10 |
100 |
39 |
126 |
|
DIN 25 |
78 |
28 |
10 x 10 |
100 |
39 |
126 |
|
DIN 32 |
86 |
34 |
10 x 10 |
100 |
40 |
126 |
|
DIN 40 |
90 |
40 |
10 x 10 |
100 |
45 |
126 |
|
DIN 50 |
106 |
52 |
10 x 10 |
104 |
53 |
133 |
|
DIN 65 |
124 |
70 |
10 x 10 |
112 |
62 |
144 |
|
DIN 80 |
135 |
85 |
10 x 10 |
120 |
67.5 |
160 |
|
DIN 100 |
159 |
104 |
10 x 10 |
128 |
79.5 |
160 |
|
DIN 125 |
185 |
129 |
10 x 10 |
160 |
92.5 |
220 |
|
DIN 150 |
215 |
154 |
11 x 11 |
180 |
107.5 |
220 |
